Descripción

Tras casi dos meses de creación de prototipos, pruebas de resistencia y montaje en condiciones reales, cada pieza de esta caja abierta para PC se ha puesto a punto para ofrecer fiabilidad, estética y auténtica modularidad. Todos los componentes se han diseñado para integrarse a la perfección con el hardware estándar del PC (GPU, fuente de alimentación, HDD, SSD, botón de encendido, etc.), al tiempo que mantienen una compatibilidad total con los perfiles de ranura en T de 2020, ya sean impresos en 3D o de aluminio estándar.

Este proyecto nació de un objetivo sencillo: crear todas las piezas de una carcasa de PC abierta de primera calidad, totalmente imprimible en 3D, que ofreciera una experiencia de bricolaje comparable en calidad a los productos comerciales que cuestan entre 50 y 100 euros, sin comprometer la calidad del montaje ni la usabilidad.
Misión cumplida.

Diseñado para perfiles de ranura en T 2020

Todas las piezas están diseñadas en torno a la geometría de los perfiles de ranura en T estándar de 2020. Aunque el PETG impreso (o materiales similares) no iguala la rigidez estructural del aluminio, sigue siendo perfectamente adecuado para este tipo de carcasa al aire libre, donde las tensiones mecánicas siguen siendo bajas y la estabilidad depende principalmente del diseño general del chasis más que de la resistencia a cargas extremas.

Una vez montada, la estructura ofrece una excelente rigidez para el uso diario del PC, incluidos los juegos y las estaciones de trabajo.

Todo lo que necesita son tornillos M4 × 10 mm: todos los orificios, roscas y puntos de anclaje están dimensionados para una fijación M4 fiable.
La M4 es el mejor compromiso entre la M3 y la M5, funciona perfectamente con perfiles 2020 e imprime limpiamente con una boquilla estándar de 0,4 mm.

Actualizable y modificable

Con los archivos 3D proporcionados, puede adaptar o ampliar fácilmente el chasis para otros formatos de placa base (ITX, ATX) o incluso reutilizar ciertas piezas para mejoras de impresoras 3D DIY u otros proyectos personalizados.

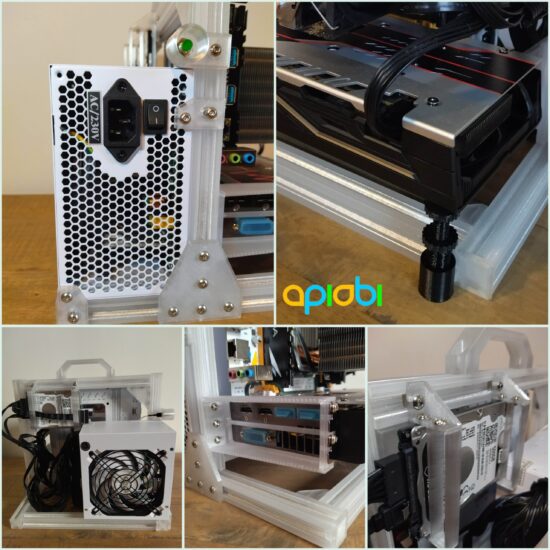

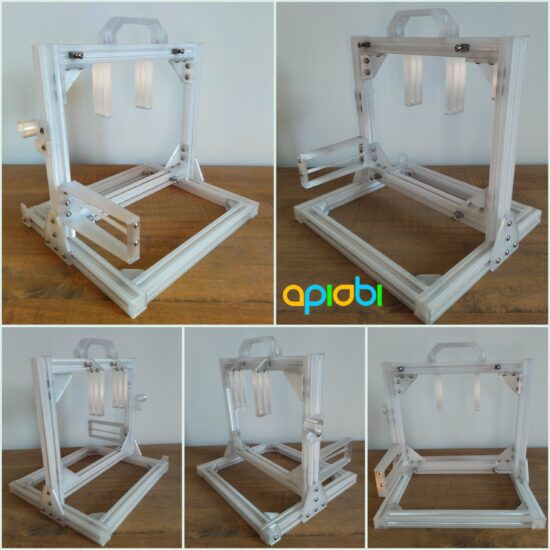

Los perfiles 2020 de 23 cm que se muestran en las fotos corresponden al límite práctico de altura (eje Z) para la mayoría de las impresoras 3D equipadas con una platina de 230 × 230 mm.
Casualmente, 23 cm es exactamente la longitud necesaria para una placa base de formato mATX.

Por qué 19,90 euros es una ganga

Este paquete STL te permite construir una carcasa de PC mATX de aire libre totalmente funcional con 12 piezas totalmente imprimibles en 3D.

Piensa en esto:

Por lo general, una carcasa de PC abierta mATX comparable cuesta entre 35 y 100 euros.
Con este paquete, ahorrará dinero y costes de entrega, al tiempo que conserva el control total sobre los materiales, los colores y los ajustes de impresión.
El diseño es modular, optimizado para un flujo de aire máximo y totalmente compatible con perfiles 2020 impresos en 3D (o aluminio).
Recibirás 12 piezas listas para imprimir, diseñadas por Apiobi, que incluyen soporte para GPU, fuente de alimentación, almacenamiento y botón de encendido.
Una vez que tengas los archivos, puedes imprimir tantos estuches como quieras para uso personal.

Por 19,90 euros, obtendrá una experiencia de carcasa de PC premium totalmente personalizable a una fracción del precio de un producto físico.
Perfecto para makers, gamers y entusiastas del bricolaje que quieran una configuración única.

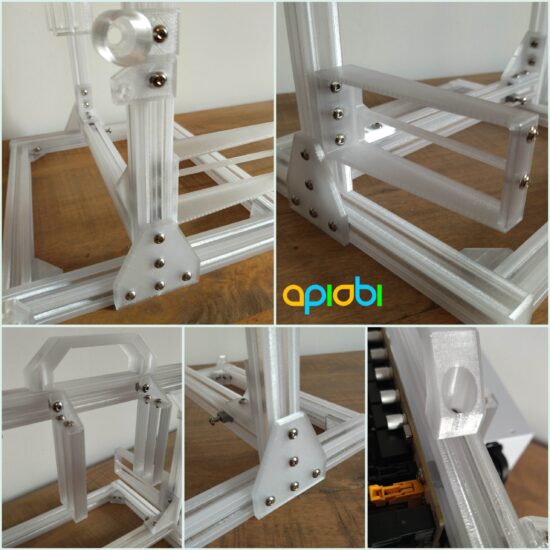

Piezas incluidas

Está a punto de descargar nada menos que 12 componentes, todos ellos optimizados para ofrecer resistencia, capacidad de impresión y facilidad de montaje:

Perfil de aluminio tipo 2020 (geometría estándar, imprimible; suministrado como segmento de 10 mm a redimensionar en Z en su cortadora)
Placa de unión transversal - T
Escuadra de 90° con 4 orificios
Escuadra de 90° con 2 orificios
Soporte para GPU
Mango

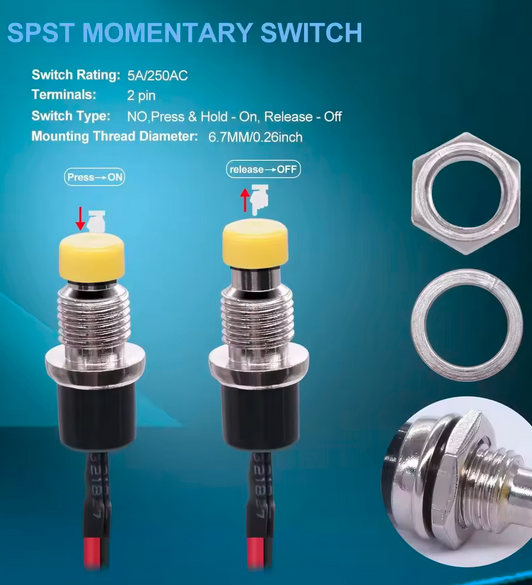

Soporte de montaje para mini botón de encendido (ver foto del modelo de botón)
Soporte de montaje para discos de 2 × 2,5″.
Soporte PSU
Tapa final para perfil 2020
Tuerca M4 para ranura en T
Tuerca espaciadora de ranura en T para montaje en placa base

Opciones de diseño y limitaciones voluntarias

Crear una carcasa de PC totalmente imprimible en 3D ha requerido ciertos compromisos.
Este modelo incluye todo lo necesario para configuraciones estándar de juegos o estaciones de trabajo, pero he optado deliberadamente por no diseñar algunos de los accesorios más especializados.

Por ejemplo:

Un soporte específico para módulos de refrigeración
Un avanzado sistema de soporte de GPU
Una amplia gama de distanciadores personalizados (varias longitudes y formas)
Varias opciones de montaje para los botones de encendido (reset, LED HDD, etc.)

Estos añadidos habrían aumentado considerablemente la complejidad, sin servir al objetivo principal: ofrecer una base robusta, funcional, despejada y totalmente imprimible en 3D, que cubriera las necesidades estándar sin dejar de ser sencilla de imprimir, montar y modificar.

La historia del proyecto

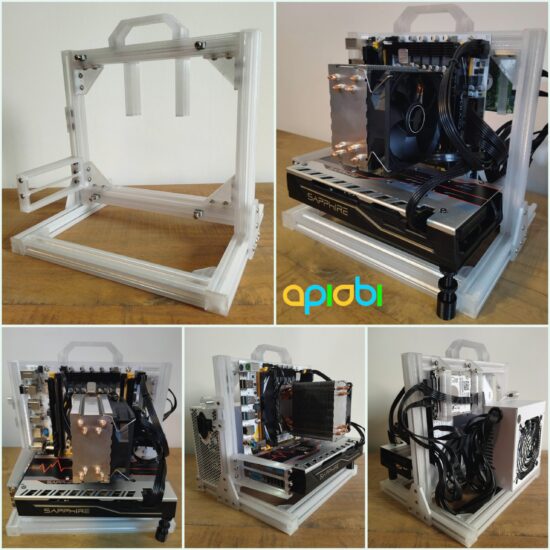

Cansado de las tradicionales cajas cerradas para PC, primero utilicé estas piezas para construir un PC steambox compacto de 1080p (visible en las fotos). Animado por el resultado, a continuación reconstruí mi estación de trabajo profesional utilizando el mismo sistema, haciéndolo mucho más portátil.

Mi próxima configuración ya está planeada: un chasis al aire libre dedicado al retrojuego, con especial atención a los juegos arcade clásicos.

Si estás leyendo esto, probablemente tengas tu propio proyecto en mente.

Diviértete construyendo una máquina que refleje tu estilo y no dudes en compartir fotos de tu creación.
Me encantaría ver qué se te ocurre.

Consejos técnicos de impresión

Consejos para todos los componentes:

Material : Imprimir en PETG, ABS o cualquier otro material duradero adecuado para su uso. No se recomienda PLA debido a una resistencia insuficiente para este tipo de proyectos.
Relleno : 100 % en todas las piezas para garantizar la máxima rigidez y estabilidad.
Altura de la capa : La mayoría de las piezas pueden imprimirse en 0,2 mm.
Excepción: En Tuercas de ranura en T, que tienen una rosca M4, deben imprimirse con un altura máxima de la capa de 0,12 a 0,16 mm para obtener un hilo preciso.
Soportes : No es necesario para cualquier parte, a menos que desee apoyar la parte superior de ciertos agujeros - pero esto es opcional.

Instrucciones específicas para perfiles 2020 con ranura en T :

Imprimir perfiles verticalmente para obtener la mejor precisión dimensional.
El modelo 3D suministrado corresponde a un segmento de 1 cm ; en su cortadora, necesita ampliarlo o estirarlo en altura (eje Z) para obtener la longitud de perfil deseada.
Para evitar que el perfil 2020 no se despega ni vuelca durante la impresión, utilizar un borde o refuerzo básico, recomendado a 10 % de altura de perfil.
Utilice PETG o ABS, con 100 Relleno % para una rigidez máxima.

Estas recomendaciones y tu experiencia en impresión 3D te permitirán fabricar componentes sólido, preciso y perfectamente compatible para el montaje.
