Poignée classique pour vanne à guillotine FAP | FAHA002

Description

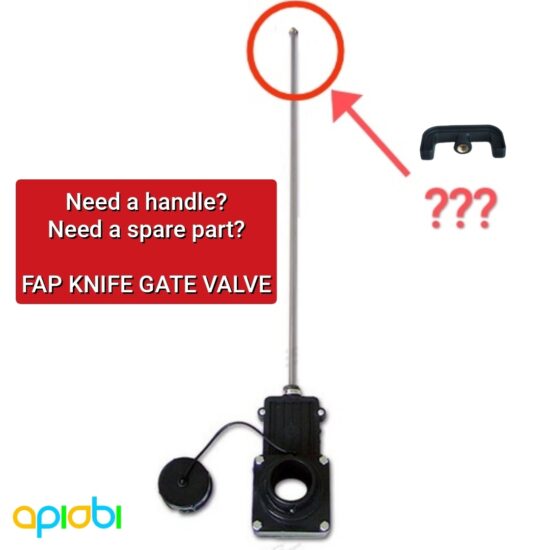

Si vous recherchez une poignée de vanne à guillotine pour remplacer l’originale, vous êtes au bon endroit !

Bien sûr, il ne s’agit pas d’une copie du modèle du fabricant. Il est simple de reprendre les cotes d’une pièce à l’identique mais voilà, cela ne garantit en  rien son imprimabilité 3D, en particulier pour les imprimantes FDM. Je conçois et développe des solutions pensées dès l’origine pour être fabriquées en impression 3D.

Nous avons intégré les tolérances indispensables pour l’impression 3D du filetage dans lequel vient se visser l’embout laiton de  la tige de traction de 6 mm et le joint torique en anneau brisé (fil coupé).

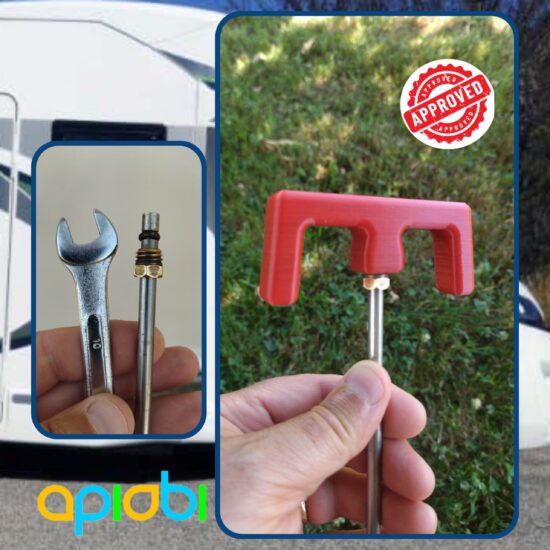

Nos tests et la poignée définitive ont été imprimés en PETG, particulièrement adapté à ce type d’accessoire. Nous avons choisi un PETG rouge, plus actuel que le noir d’origine.
Pourquoi pas du gris pour les eaux grises ou du bleu pour l’eau comme un autre modèle disponible dans notre catalogue?

La poignée est conçue pour une tige traction de 6 mm de diamètre, avec un joint torique en fil métallique coupé comme sur la poignée d’origine.
Je pense que cette poignée s’adaptera à la traction d’autres vannes à guillotine FAP de différents diamètres.

La poignée n’a pas un qu’un simple filetage, mais inclut également le design évolué incluant l’espace nécessaire pour verrouiller le joint torique en fil métallique. Une fois serrée, la poignée ne tourne pas autour de la tige de traction et reste complètement intégrée à l’ensemble du mécanisme, tout comme la poignée d’origine.

Cette poignée est une conception apiobi – PREMIUM.
