Description

Après près de deux mois de prototypage, de tests de résistance et d’assemblages en conditions réelles, chaque pièce de ce boîtier PC open-air a été affinée pour offrir fiabilité, esthétique et véritable modularité. Tous les composants ont été conçus pour s’intégrer parfaitement avec le matériel PC standard (GPU, alimentation, HDD, SSD, bouton d’alimentation, etc.), tout en conservant une compatibilité totale avec les profilés 2020 à rainure en T, qu’ils soient imprimés en 3D ou en aluminium standard.

Ce projet est né d’un objectif simple : créer un boîtier PC open-frame premium, entièrement imprimable, offrant une expérience DIY de qualité comparable à des produits commerciaux coûtant entre 50 et 100 €, sans compromis sur la qualité d’assemblage ou l’utilisation.
Mission accomplie.

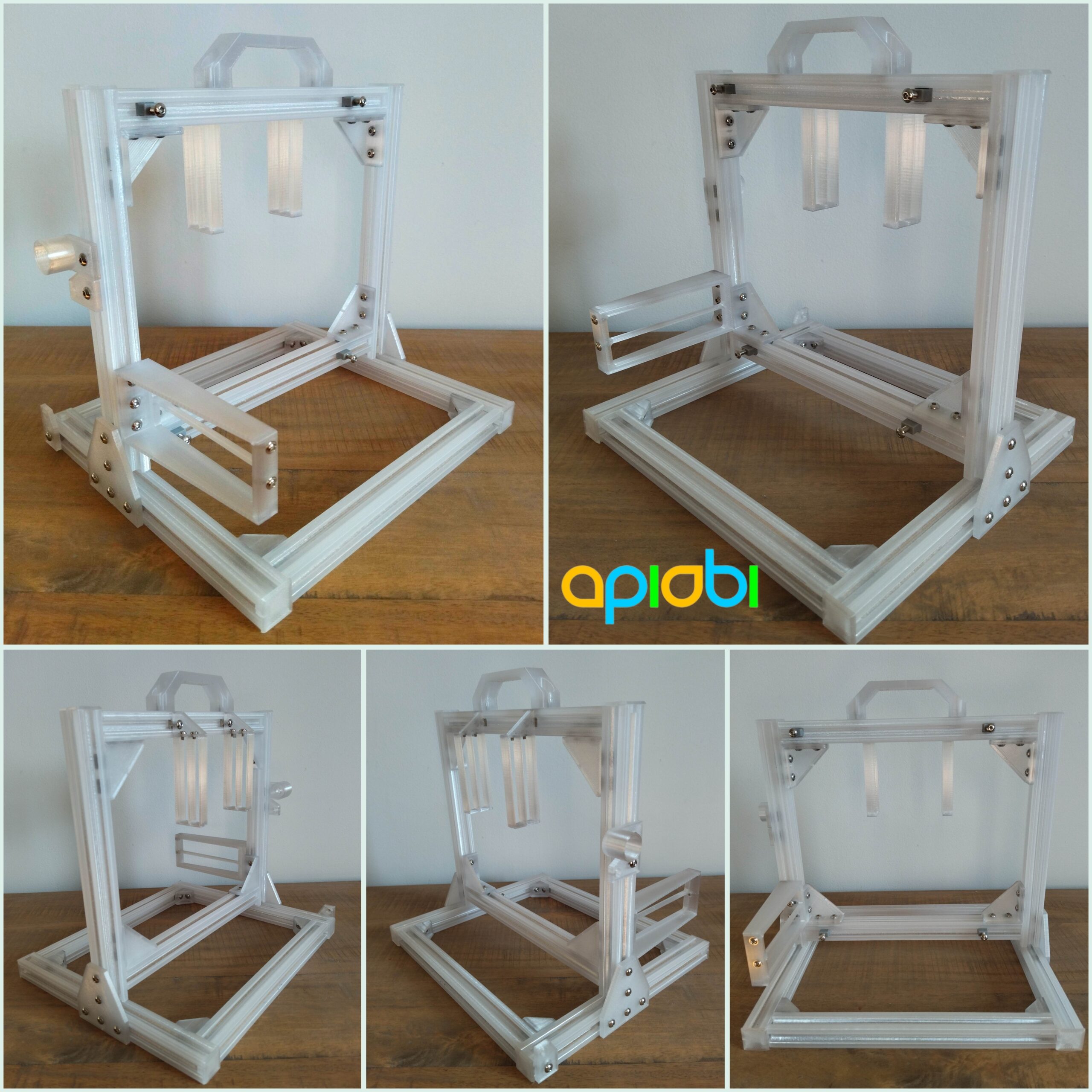

Conçu pour les profilés 2020 à rainure en T

Toutes les pièces sont conçues autour de la géométrie des profilés standard 2020 à rainure en T. Bien que le PETG imprimé (ou matériaux similaires) n’égale pas la rigidité structurelle de l’aluminium, il reste parfaitement adapté à ce type de boîtier open-air, où les contraintes mécaniques restent faibles et où la stabilité dépend principalement de la conception globale du châssis plutôt que d’une résistance extrême aux charges.

Une fois assemblée, la structure offre une excellente rigidité pour un usage PC quotidien, y compris pour le gaming et les stations de travail.

Vous aurez seulement besoin de vis M4 × 10 mm : tous les trous, filetages et points d’ancrage sont dimensionnés pour une fixation M4 fiable.
Le choix du M4 s’impose comme le meilleur compromis entre M3 et M5, fonctionne parfaitement avec les profilés 2020 et s’imprime proprement avec une buse standard de 0,4 mm.

Évolutif et modifiable

Avec les fichiers 3D fournis, vous pouvez facilement adapter ou agrandir le châssis pour d’autres formats de carte mère (ITX, ATX) ou même réutiliser certaines pièces pour des améliorations d’imprimantes 3D DIY ou d’autres projets personnalisés.

Les profilés 2020 de 23 cm visibles sur les photos correspondent à la limite pratique en hauteur (axe Z) pour la majorité des imprimantes 3D équipées d’un plateau 230 × 230 mm.
Par coïncidence, 23 cm est exactement la longueur nécessaire pour un format de carte mère mATX.

Pourquoi 19,90 € est une excellente affaire

Ce pack STL vous permet de construire un boîtier PC open-air mATX entièrement fonctionnel avec 12 pièces entièrement imprimables en 3D.

Considérez ceci :

Un boîtier PC open-air mATX comparable coûte généralement entre 35 et 100 € dans le commerce.
Avec ce pack, vous économisez de l’argent et les frais de livraison, tout en gardant un contrôle total sur les matériaux, les couleurs et les paramètres d’impression.
Le design est modulaire, optimisé pour un flux d’air maximal, et entièrement compatible avec les profilés 2020 imprimés en 3D (ou en aluminium).

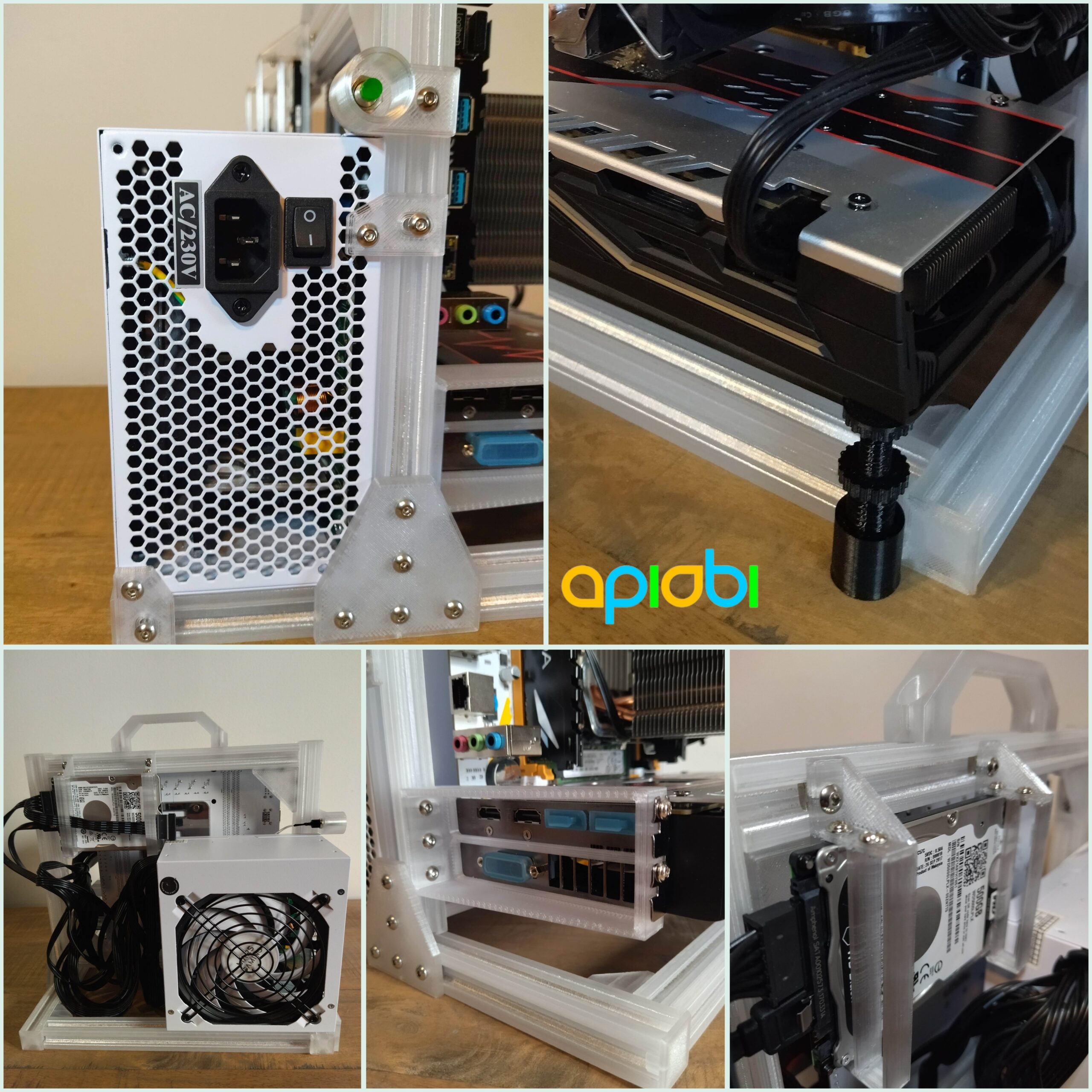

Vous recevez les 12 pièces prêtes à imprimer, conçues par Apiobi, incluant les supports pour GPU, alimentation, stockage et bouton d’alimentation.
Une fois les fichiers en votre possession, vous pouvez imprimer autant de boîtiers que vous le souhaitez, pour un usage personnel.

Pour 19,90 €, vous obtenez une expérience de boîtier PC premium entièrement personnalisable, pour une fraction du prix d’un produit physique.
Parfait pour les makers, les gamers et les passionnés de DIY qui veulent une configuration unique.

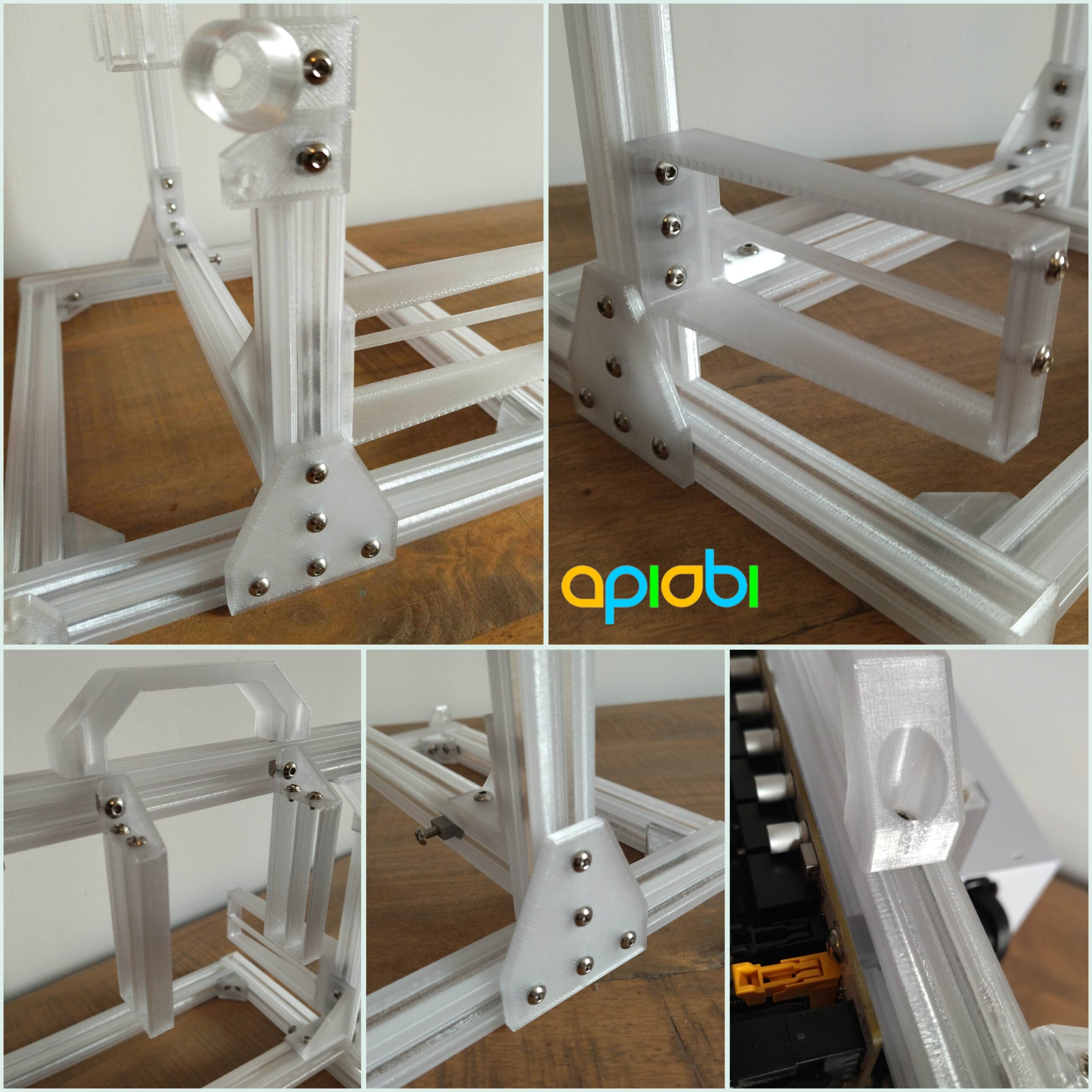

Pièces incluses

Vous êtes sur le point de télécharger pas moins de 12 composants tous optimisés pour la solidité, l’imprimabilité et la facilité d’assemblage :

Profilé 2020 « type aluminium » (géométrie standard, imprimable ; fourni sous forme d’un segment de 10 mm à redimensionner en Z dans votre slicer)
Plaque de jonction croisée – T
Équerre 90° à 4 trous
Équerre 90° à 2 trous
Support de fixation pour carte graphique (GPU bracket holder)
Poignée
Support de montage pour mini bouton d’alimentation
Support de montage pour 2 × disques 2,5″
Support de fixation pour alimentation (PSU bracket)
Embout de finition pour profilé 2020
Écrou M4 pour rainure en T
Entretoise pour montage de carte mère (T-slot spacer nut)

Choix de conception et limitations volontaires

Créer un boîtier PC entièrement imprimable en 3D a nécessité certains compromis.
Ce modèle inclut tout ce qui est nécessaire pour des configurations gaming ou station de travail standard, mais j’ai délibérément choisi de ne pas concevoir certains accessoires plus spécialisés.

Par exemple :

Un support dédié pour modules de refroidissement
Un système avancé de support pour GPU
Une large gamme d’entretoises personnalisées (longueurs et formes variées)
Plusieurs options de montage pour boutons d’alimentation (reset, LED HDD, etc.)

Ces ajouts auraient augmenté considérablement la complexité, sans servir l’objectif principal : proposer une base robuste, fonctionnelle, épurée et entièrement imprimable en 3D, couvrant les besoins standards tout en restant simple à imprimer, assembler et modifier.

L’histoire derrière le projet

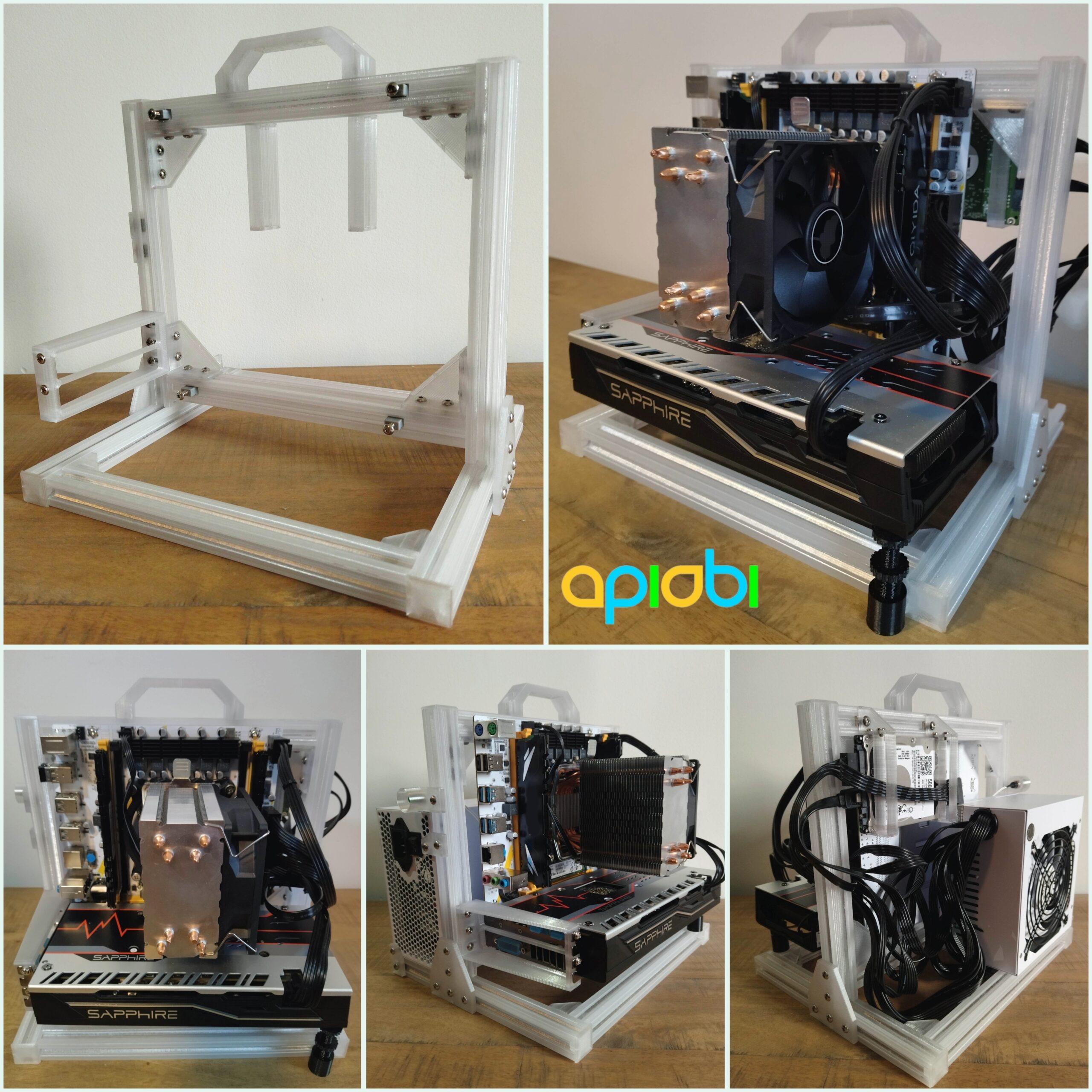

Fatigué des boîtiers PC fermés traditionnels, j’ai d’abord utilisé ces pièces pour construire un PC compact type steambox en 1080p (visible sur les photos). Encouragé par le résultat, j’ai ensuite reconstruit ma station de travail professionnelle avec ce même système, ce qui l’a rendue beaucoup plus portable.

Ma prochaine configuration est déjà prévue : un châssis open-air dédié au rétro-gaming, orienté jeux d’arcade classiques.

Si vous lisez ces lignes, vous avez probablement votre propre projet en tête.

Amusez-vous à construire une machine qui reflète votre style — et n’hésitez pas à partager des photos de votre création.
Je serais ravi de voir ce que vous allez réaliser.

Conseils techniques d'impression

Conseils pour l’ensemble des composants :

Matériau : Imprimez en PETG, ABS ou tout autre matériau durable adapté à votre usage. Le PLA n’est pas recommandé en raison d’une résistance insuffisante pour ce type de projet.
Remplissage : 100 % pour toutes les pièces afin d’assurer une rigidité et une stabilité maximales.
Hauteur de couche : La plupart des pièces peuvent être imprimées en 0,2 mm.
Exception : Les écrous T-slot, qui comportent un filetage M4, doivent être imprimés avec une hauteur de couche maximale de 0,12 à 0,16 mm afin d’obtenir un filetage précis.
Supports : Non nécessaires pour aucune pièce, sauf si vous souhaitez soutenir le haut de certains trous — mais cela reste optionnel.

Instructions spécifiques pour les profilés 2020 à rainure en T :

Imprimez les profilés verticalement afin d’obtenir la meilleure précision dimensionnelle.
Le modèle 3D fourni correspond à un segment de 1 cm ; dans votre slicer, vous devrez l’agrandir ou l’étirer en hauteur (axe Z) afin d’obtenir la longueur de profilé souhaitée.
Pour éviter que le profilé 2020 ne se décolle ou ne bascule pendant l’impression, utilisez un brim ou un renfort de base, recommandé à 10 % de la hauteur du profilé.
Utilisez PETG ou ABS, avec 100 % de remplissage pour une rigidité maximale.

Ces recommandations et votre expérience en impression 3D vous permettront de fabriquer des composants solides, précis et parfaitement compatibles pour l’assemblage.
